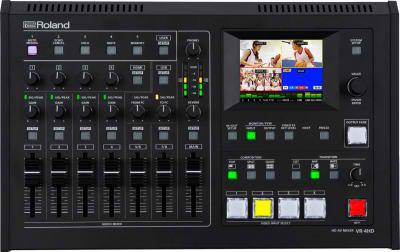

ROLAND VR-4HD видеомикшер

Все в одном

Roland VR-4HD- это целая HD студия в компактном и портативном крпусе, которая может заменить несколько различных приборов в комплексном оснащении A/V студии.

Создан для работы на нем одного человека, VR-4HD позволяет с легкостью переключать и микшировать звук и видео с исполльзованием передовых технологий цифровой обработки сигнала (DSP), а так же фейдерами, кнопками и сенсорным экраном.
Он прекрасно объединяет в одном автономном устройстве цифровой аудио микшер, видео коммутатор, мульти-сенсорный экран и USB интерфейс для трансляции потокового видео/аудио.
Это портативное решение для вещания в прямом эфире в формате HD идеально подходит для школ, церквей, заседаний, корпоративных мероприятий, спортивных, учебных занятий и многих других событий.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ROLAND VR-4HD видеомикшер

• Все-в-одном - портативное решениеЛегкий в эксплуатации со специальными аппаратными элементами управления, такими как фейдеры и интегрированный сенсорный экран для предварительного просмотра
• 6 входов, 4-канальный видеомикшер
• Поддержка HDMI, RGB/компонентный и композитный видео входы до 1080p
• Встроенный скайлер с помощью СН4
• 18-канальный цифровой аудио микшер с разъемами XLR, TRS и RCA вместе с аудио для HDMI входов
• Встраивание и выделение звука с параметрами задержки
• Автоматическое смешивание и отмена функции Эхо
• Эффекты состава, в том числе DSK (вниз по течению ключа), картинка в картинке и т. д.
• Встроенная сенсорная квада-входные мульти-Viewer с аудио замер
• Внешний Multi-просмотра выход через HDMI
• Поддержка HDCP
• С USB3.0 видео/аудио выход до 1080/30р (без сжатия) и характеристика закольцовывании
• Контроль программного обеспечения с помощью VR-4hd и приложений rcs для Mac и ПК и дистанционное управление через USB-соединение
• Талли, набор подключения

Простота эксплуатации и профессиональный результат
VR-4HD отличительной особенностью этого видеомикшера является возможность проффесионального вещания, регулирования и переключения, обеспечивая более быстрое и точное управление, чем при использовании мыши и клавиатуры на обычных компьютерах.

Возможность одновременного переключения видео, одним нажатием кнопки, и регулировака звука, перемещением фейдера, - очень важна и позволяет иметь все необходимые функции под рукой.
Встроенный сенсорный экран так же упрощает работу и позволяет с легкостью настраивать необходимы параметры, просто путем перетаскивания в окне экрана.

Видео
Поддерживает вчерашние и сегодняшние источники видео
VR-4HD имеет три HDMI разъема на вход, совместимые с различным оборудованием и поддерживают разрешение видео 1080p/1080i/720p.
Четвертый вход включает в себя скейлер для поддержки одновременно видео и компьютерного разрешение, а также поддерживает аналоговый RGB и компонентный вход, поэтому старые устройства могут так же использоваться в качестве источников, без необходимости подключать внешние преобразователи.
Как прогрессивный 1080p, так и чересстрочный 1080i сигналы могут подаваться на вход и использоваться одновременно.
Видео сигналы, поступающие с компьютера точно отображаются благодаря прогрессивной обработки сигнала. HDCP поддерживает возможность защиты от несанкционированного копирования контента с устройств, таких как Blu-Ray проигрыватели.

Эффекты композитинга
VR-4HD включает в себя DSK (Downstream Keying), Picture-in-Picture (PinP), Split и Quad композитные эффекты идеальны для создания новостного стиля и корпоративных презентаций.
Функция DSK отлично подходит для наложения титров, текстов или логотипов на входящий видео поток, который может быть включен в фоновом режиме, в то время как текст или изображение остаются на экране. Функция DSK поддерживает Luminance Keying (Black / White) и Chroma Keying (Blue / Green) для соединения двух видео в одном экране с помощью Picture-in-Picture, или используя функцию сплит - идеально подходит для проведения семинаров и презентаций.

Аудио
Великолепное видео нуждается в отличном звуке
Великолепное звучание для отличного видео легко достигается с помощью микшера VR-4HD, благодаря современным функциям, таким как автомикширование, Эхо прерывание и задержкой для идеальной рассинхронизации между аудио и видео.
VR-4HD может смешивать до четырех XLR микрофонных входов, стерео RCA и аудио встроенное в четыре HDMI входа.
Финальный микс может быть выведен через XLR, RCA, а также встроенный в HDMI выход.
Функция автомикширования, включенная в этот микшер, делает смешивание нескольких источников на конференциях простым и легким, благодаря автоматическому управлению уровнями микрофонов используемыми несколькими говорящими людьми. Есть возможность регулировать уровень громкости разных микрофонов, в зависимости от необходимости.

Возможность подключения к компьютеру
Програмное обеспечени VR-4HD позволяет подключить и управлять его к компьютеру и управлять им через него.
Соединив VR-4HD по USB с компьютером, вы будите иметь возможность скопировать системные настройки, обновить програмное обеспечение или управлять микшером дистанционно.

Характеристики ROLAND VR-4HD видеомикшер

VIDEO
Processing 4:2:2 (Y/Pb/Pr), 8-bit
Input Connectors
INPUT 1-3: HDMI Type A (19 pins) x 3
* HDCP Supported
INPUT 4: HDMI Type A (19 pins) x 1
* HDCP Supported
RGB/COMPONENT (Mini D-sub 15-pin type) x 1
COMPOSITE (RCA phono type) x 1
* INPUT 4: HDMI , RGB/COMPONENT or COMPOSITE selected.

Output Connectors
MAIN OUT: HDMI Type A (19 pins) x 1
* HDCP Supported
RGB/COMPONENT (Mini D-sub 15-pin type) x 1
PREVIEW OUT: HDMI Type A (19 pins) x 1
* HDCP Supported
USB3.0: USB B type x 1

Input formats
HDMI INPUT 1-3: 720/59.94p, 720/50p (SYSTEM FORMAT: 720p)
1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p (SYSTEM FORMAT: 1080i, 1080p)
INPUT 4: HDMI, RGB/COMPONENT:
480/59.94i, 576/50i, 480/59.94p, 576/50p
720/59.94p, 720/50p, 1080/59.94i, 1080/50i
1080/59.94p, 1080/50p
VGA (640 x 480/60 Hz), SVGA (800 x 600/60 Hz), XGA (1024 x 768/60 Hz)
WXGA (1280 x 768/60 Hz), SXGA (1280 x 1024/60 Hz)
FWXGA (1366 x 768/60 Hz), SXGA+ (1400 x 1050/60 Hz)
UXGA (1600 x 1200/60 Hz) , WUXGA (1920 x 1200/60 Hz)
COMPOSITE: 480/59.94i, 576/50i
* The refresh rate is the maximum value of each resolution.
* Conforms to VESA DMT Version 1.0 Revision 11.
* 1920 x 1200/60 Hz: Reduced blanking
* The input interlaced video signal is converted to progressive video signal by internal processing.
* The video signal frame rate can be selected at the SYSTEM menu (59.94 Hz or 50 Hz).

Output formats
MAIN OUT (HDMI, RGB/COMPONENT): 480/59.94i, 576/50i, 480/59.94p, 576/50p
720/59.94p, 720/50p, 1080/59.94i, 1080/50i
1080/59.94p, 1080/50p
VGA (640 x 480/60 Hz), SVGA (800 x 600/60 Hz), XGA (1024 x 768/60 Hz)
WXGA (1280 x 768/60 Hz), SXGA (1280 x 1024/60 Hz)
FWXGA (1366 x 768/60 Hz), SXGA+ (1400 x 1050/60 Hz)
UXGA (1600 x 1200/60 Hz) , WUXGA (1920 x 1200/60 Hz)

PREVIEW OUT: 720/59.94p, 720/50p (SYSTEM FORMAT: 720p)
1080/59.94i, 1080/50i (SYSTEM FORMAT: 1080i)
1080/59.94p, 1080/50p (SYSTEM FORMAT: 1080p)

USB3.0: 720/29.97p, 720/25p (SYSTEM FORMAT: 720p)
1080/29.97p, 1080/25p (SYSTEM FORMAT: 1080i, 1080p)
* The MAIN OUTPUT format of HDMI and RGB/COMPONENT is always the same.
When an interlaced format is selected, component signal is output from the RGB/COMPONENT connector.
When a non-interlaced format is selected, RGB signal is output from the RGB/COMPONENT connector.
* The video signal frame rate can be selected at the SYSTEM menu (59.94 Hz or 50 Hz).

Video Effects
Transition: CUT, MIX (DISSOLVE/FAM/NAM/MOSAIC), WIPE (30 types)
Effects: NEGATIVE, EMBOSS, COLORIZE, COLORPASS, POSTERIZE, SILHOUETTE, MONOCOLOR, FINDEDGE (8 types)
Composition: PinP, SPLIT, QUAD, KEY (Luminance Key, Chroma Key)

AUDIO
Audio Processing Sampling rate: 24 bits/48 kHz
Audio formats HDMI: Linear PCM, 24 bits/48 kHz, 2 ch
USB: Linear PCM, 16 bits/48 kHz, 2 ch

Input Connectors
AUDIO IN 1-4 (XLR/TRS combo type, phantom power)
AUDIO IN 5-6 (RCA phono type)
AUDIO IN 7/8 (Stereo miniature type)
USB B type (stereo)

Phantom Power
DC 48 V (unloaded maximum), 10 mA (maximum load)
* Current value per channel

Output Connectors
AUDIO OUT: L, R (XLR type)
L, R (RCA phono type)

AUX OUT: L, R (RCA phono type)

USB: USB B type (stereo)

PHONES: Stereo miniature type

Signal Level and Impedance
XLR/TRS combo type
Input Signal Level : -60--+4 dBu (Maximum: +22 dBu)
Input Impedance : 10 k ohms (GAIN 0--23 dB), 5 k ohms (GAIN 24--64 dB)
RCA phono type
Input Signal Level : -10 dBu (Maximum: +8 dBu)
Input Impedance : 15 k ohms
Output Signal Level : -10 dBu (Maximum: +8 dBu)
Output Impedance : 1 k ohm
XLR type
Output Signal Level : +4 dBu (Maximum: +22 dBu)
Output Impedance : 600 ohms
Miniature type
Input Signal Level : -15 dBu (Maximum: +3 dBu)
Input Impedance : 15 k ohms
Headphones
Output Signal Level : 75 mW + 75 mW
Output Impedance : 32 ohms

Audio Effects
Auto Mixing, Echo Cancel, EQ, Delay, Compressor, HPF, Gate, Reverb, Multi-Band Compressor, Limiter

OTHERS
Other Connectors RS-232:
D-sub 9-pin type
Tally/GPIO:
Mini D-sub 15-pin type
USB 3.0/2.0 (device):
USB B type, USB-VIDEO (Super-Speed), USB-AUDIO 2 IN/2 OUT (Full-Speed), remote control from PC
Display
Graphic Color LCD, 320 x 240 dots, touch panel

Other Functions
MEMORY (8 types)
FREEZE (input video captured)
OUTPUT FADE (Audio, Video: WHITE or BLACK)
Power Supply AC Adaptor
Current Draw 3 A
Power Consumption 36 W
Operation Temperature+0 to +40 degrees Celsius
+32 to +104 degrees FahrenheitDimensions339 (W) x 217 (D) x 87 (H) mm
13-3/8 (W) x 8-9/16 (D) x 3-7/16 (H) inchesWeight (excluding AC adaptor)2.4 kg
5 lbs 5 ozAccessoriesOwner's manual
AC adaptor
Power cord
Notes* 0 dBu=0.775 Vrms
